适用于交流额定电压1.9/3.3及以采煤机及类似设备的电源连接。可以广泛应用于地面和井下综合采煤平台、变电站、采煤机、运输机等各种矿用设备传输电能。 该类产品具有优良的阻燃、抗冲击、耐拖磨以及良好的弯曲柔软特性，在潮湿的条件下，电气性能稳定。 MT818.4-2009，Q/ZWD063-2010
1、导体：采用镀锡铜丝，结构符合GB/T3956-2008中第5或第6类的要求；
2、绝缘： 采用乙丙橡胶，性能符合XJ-30A型绝缘胶，抗张强度不小于6.5MPa；
3、护套： 采用氯化聚乙烯橡胶，性能符合XH-03A型护套胶，抗撕强度不小于5N/mm。
4、工作条件：
使用环境：电缆的长期允许工作温度为-20℃～+70℃。
敷设要求：允许电缆的最小弯曲半径不小于电缆直径的6倍。
接地要求：电缆的地线应良好接地。
5、运输和贮存
电缆应能适应交通运输工具，在运输和贮存过程中应注意：
a)防止水分潮气侵入电缆；
b)防止严重弯曲及其它机械损伤；
c)防止高温及在阳光下曝晒。 | 型号 | 名称 | 使用范围 |
| MCPT-0.66/1.14 | 采煤机金属屏蔽监视橡套软电缆 | 额定电压为0.66/1.14kV及以下采煤机及类似设备的电源连接 |
| MCPTJ-0.66/1.14 | 采煤机金属屏蔽监视橡套软电缆 |
| MCPT-1.9/3.3 | 采煤机金属屏蔽监视橡套软电缆 | 额定电压为1.9/3.3kV及以下采煤机及类似设备的电源连接 |
| MCPTJ-1.9/3.3 | 采煤机金属屏蔽监视型橡套软电缆 |

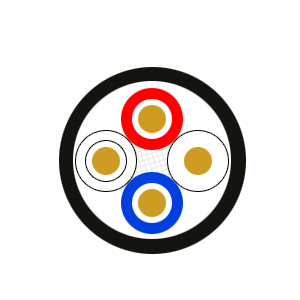

MCPT-0.66/1.14 MCPT-1.9/3.3 MCPTJ-0.66/1.14 MCPTJ-1.9/3.3
图中：1－动力线芯导体； 2－动力线芯绝缘； 3－金属/纤维编织屏蔽； 4－地线芯导体； 5－辅助线芯导体；
6－控制线芯导体； 7－辅助线芯绝缘； 8－控制线芯绝缘； 9－控制线芯包覆层；10－外护套 ;
MCPT—0.66/1.14kV型电缆 | 芯数×导体标称截面mm2 | 标称厚度mm | 电缆外径mm | 参考重量kg/km |
| 动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护套 | MCPT—0.66/1.14 |
| 3×25 | 1×16 | 3×4 | 1.5 | 5.0 | 39.7～42.9 | 2650.8 |
| 3×35 | 1×16 | 3×4 | 1.6 | 5.0 | 43.1～46.3 | 3144.2 |
| 3×50 | 1×25 | 3×4 | 1.7 | 5.3 | 48.5～51.8 | 4132.3 |
| 3×70 | 1×35 | 3×6 | 1.8 | 5.8 | 55.1～58.8 | 5375.6 |
| 3×95 | 1×50 | 3×6 | 2.0 | 6.4 | 62.4～66.1 | 6952.7 |
| 3×120 | 1×50 | 3×10 | 2.2 | 6.9 | 68.0～72.5 | 8453.4 |
| 3×150 | 1×70 | 3×10 | 2.4 | 7.3 | 74.5～79.5 | 10123.6 |
| 3×185 | 1×70 | 3×10 | 2.6 | 7.5 | 75.5～81.5 | 12040.7 |
MCPTJ—0.66/1.14kV型电缆 | 芯数×导体标称截面mm2 | 标称厚度mm | 电缆外径mm | 参考重量kg/km |
| 动力线芯 | 地线芯 | 辅助线芯 | 动力线芯绝缘 | 护套 | MCPTJ—0.66/1.14 |
| 3×16 | 1×16 | 1×16 | 1.5 | 5.0 | 35.8～38.6 | 2320.0 |
| 3×25 | 1×16 | 1×16 | 1.5 | 5.0 | 39.7～42.9 | 2731.0 |
| 3×35 | 1×16 | 1×16 | 1.6 | 5.0 | 43.1～46.3 | 3269.4 |
| 3×50 | 1×25 | 1×25 | 1.7 | 5.3 | 48.5～51.8 | 4271.8 |
| 3×70 | 1×35 | 1×35 | 1.8 | 5.8 | 55.1～58.8 | 5524.0 |
| 3×95 | 1×50 | 1×50 | 2.0 | 6.4 | 62.4～66.1 | 7289.2 |
| 3×120 | 1×50 | 1×70 | 2.2 | 6.9 | 68.0～72.5 | 8761.1 |
| 3×150 | 1×70 | 1×70 | 2.4 | 7.3 | 74.5～79.5 | 10493.8 |
| 3×185 | 1×70 | 1×70 | 2.6 | 7.5 | 77.0～85.0 | 12201.9 |
MCPT—1.9/3.3kV型电缆 | 芯数×导体标称截面mm2 | 标称厚度mm | 电缆外径mm | 参考重量kg/km |
| 动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护套 | MCPT—1.9/3.3 |
| 3×25 | 1×16 | 3×4 | 3.0 | 5.1 | 47.4～49.9 | 3618.0 |
| 3×35 | 1×35 | 3×4 | 3.0 | 5.5 | 51.6～54.6 | 4245.0 |
| 3×50 | 1×35 | 3×4 | 3.0 | 5.9 | 56.8～59.8 | 5352.1 |
| 3×70 | 1×50 | 3×6 | 3.0 | 6.4 | 62.8～65.8 | 6668.9 |
| 3×95 | 1×50 | 3×6 | 3.0 | 6.9 | 68.9～72.7 | 8078.6 |
| 3×120 | 1×70 | 3×10 | 3.0 | 7.3 | 73.4～77.2 | 9623.7 |
| 3×150 | 1×70 | 3×10 | 3.0 | 7.8 | 79.0～83.6 | 11105.6 |
| 3×185 | 1×70 | 1×70 | 3.0 | 8.0 | 80.0～88.0 | 12883.9 |
MCPTJ—1.9/3.3kV型电缆 | 芯数×导体标称截面mm2 | 标称厚度mm | 电缆外径mm | 参考重量kg/km |
| 动力线芯 | 地线芯 | 辅助线芯 | 动力线芯绝缘 | 护套 | MCPTJ—1.9/3.3 |
| 3×25 | 1×25 | 1×16 | 3.0 | 5.1 | 47.4～49.9 | 3687.1 |
| 3×35 | 1×35 | 1×16 | 3.0 | 5.5 | 51.6～54.6 | 4398.4 |
| 3×50 | 1×35 | 1×25 | 3.0 | 5.9 | 56.8～59.8 | 5414.3 |
| 3×70 | 1×50 | 1×35 | 3.0 | 6.4 | 62.8～65.8 | 6792.3 |
| 3×95 | 1×50 | 1×50 | 3.0 | 6.9 | 68.9～72.7 | 8362.6 |
| 3×120 | 1×70 | 1×70 | 3.0 | 7.3 | 73.4～77.2 | 9984.1 |
| 3×150 | 1×70 | 1×70 | 3.0 | 7.8 | 79.0～83.6 | 11394.1 |
| 3×185 | 1×70 | 1×70 | 3.0 | 8.0 | 80.0～88.0 | 13002.6 |
导体电阻和绝缘电阻的参数
| 线芯类型 | 标称截面
mm2 | 20℃时导体最大直流电阻 Ω/km | 20℃时绝缘电阻 最小值 MΩ·km |
| 额定电压0.66/1.14 kV级以下 | 额定电压1.9/3.3 kV |
| 动力线芯 | 16 | 1.24 | 350 | 1150 |
| 25 | 0.795 | 300 | 980 |
| 35 | 0.565 | 260 | 850 |
| 50 | 0.393 | 230 | 740 |
| 70 | 0.277 | 210 | 630 |
| 95 | 0.210 | 200 | 550 |
| 120 | 0.164 | 200 | 510 |
| 150 | 0.132 | 180 | 450 |
| 185 | 0.108 | 100 | 400 |
| 控制线芯 | 4 | 5.09 | 100 | 100 |
| 6 | 3.39 | 100 | 100 |
| 10 | 1.95 | 100 | 100 |
工频电压试验 | 绝缘线芯类型 | 额定电压kV | 试验电压(有效值)kV | 施加电压时间min | 试验结果 |
| 动力线芯 | 1.9/3.3 | 6.8 | 5 | 不击穿 |
| O.66/1.14 | 3.7 |
| 控制线芯 | — | 1.5 | 5 | 不击穿 |
护套颜色规定 | U0/U kV | 1.9/3.3 | 0.66/1.14 |
| 护套颜色 | 黑 | 黄 |
煤矿用移动软电缆在环境温度为25℃时的连续载流量及不同温度下的换算系数 | 标称截面mm2 | 载流量A | 标称截面mm2 | 载流量A | 环境温度 | 换算系数 |
| 2.5 | 28 | 35 | 135 | 30 | 0.93 |
| 4 | 37 | 50 | 170 | 35 | 0.87 |
| 6 | 46 | 70 | 205 | 40 | 0.80 |
| 10 | 63 | 95 | 250 | 45 | 0.73 |
| 16 | 85 | 120 | 295 | 50 | 0.66 |
| 25 | 110 | 150 | 320 |
|
|
| 注：导体最高温度为75℃。 |
|
|
