额定电压8.7/10kV及以下移动金属屏蔽监视型软电缆

产品用途

适用于交流额定电压
8.7/10kV及以下各种井下移动采煤设备及类似设备的电源连接。可以广泛应用于地面和井下煤矿移动设备的电源连接。


产品特点

该类产品具有优良的阻燃、抗冲击、耐拖磨等特性,在潮湿的条件下,电气性能稳定。

产品标准

MT818.6-2009,Q/ZWD065-2010

1、导体:采用镀锡铜丝,结构符合GB/T3956-2008中第5类的要求;
2、绝缘: 采用乙丙橡胶,性能符合XJ-30A型绝缘胶,抗张强度不小于6.5MPa;
3、护套: 采用氯化聚乙烯橡胶,性能符合XH-03A型护套胶,抗撕强度不小于5N/mm。
4、工作条件
    使用环境:电缆的长期允许工作温度为-20℃~+70℃。
    敷设要求:允许电缆的最小弯曲半径不小于电缆直径的6倍。
    接地要求:电缆的地线应良好接地。
5、运输和贮存
    电缆应能适应交通运输工具,在运输和贮存过程中应注意:
    a) 防止水分潮气侵入电缆;
    b) 防止严重弯曲及其它机械损伤;
    c) 防止高温及在阳光下曝晒。


产品结构(图片)及用途

型号 名称 用途
MYPTJ-3.6/6 煤矿用移动金属屏蔽监视型橡套软电缆 额定电压3.6/6kV的井下移动变压器及类似设备的电源连接
MYPTJ-6/10 煤矿用移动金属屏蔽监视型橡套软电缆 额定电压6/10kV的井下移动变压器及类似设备的电源连接
MYPTJ-8.7/10 煤矿用移动金属屏蔽监视型橡套软电缆 额定电压8.7/10kV的井下移动变压器及类似设备的电源连接

额定电压8.7.10kV及以下移动金属屏蔽监视型软电缆

                                                                MYPTJ-3.6/6   MYPTJ-6/10   MYPTJ-8.7/10

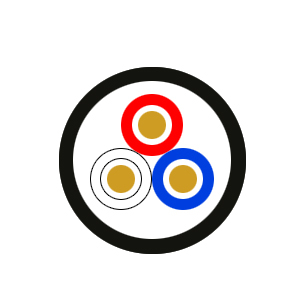

                                         图中:1-动力线芯导体;2-导体屏蔽;3-绝缘;4-绝缘屏蔽(兼作接地线);
                                                 5-内护套; 6-监视线芯及半导电带包层;7-绝缘包带;8-外护套;


电缆常用型号、名称

芯数×导体标称截面
mm2
标称厚度
mm
电缆外径
mm


动力线芯 地线芯 监视线芯 动力线芯绝缘 内护套 外护套 MYPTJ-3.6/6
3×25 3×16/3 3×2.5 4.0 2.5 5.5 59.5~66.5 5751.1
3×35 3×16/3 3×2.5 4.0 2.5 5.5 62.5~70.0 6371.7
3×50 3×16/3 3×2.5 4.0 2.5 5.5 66.0~74.0 7331.4
3×70 3×25/3 3×2.5 4.0 2.5 5.5 70.5~79.0 8635.6
3×95 3×35/3 3×2.5 4.0 2.5 5.5 75.0~83.5 9912.1
3×120 3×35/3 3×2.5 4.0 2.5 5.5 78.0~86.5 11015.4
3×150 3×50/3 3×2.5 4.0 2.5 5.5 82.5~91.0 12489.0
185 50/3 2.5 4.0 3.0 5.5 88.5~98.5 14215.7
注: 地线芯截面为最小截面,内护套计算厚度不作考核。


表3

芯数×导体标称截面
mm2
标称厚度
mm
电缆外径
mm


动力线芯 地线芯 监视线芯 动力线芯绝缘 内护套 外护套 MYPTJ-6/10
3×25 16/3 3×2.5 4.5 2.5 5.5 63.071.0 5987.1
3×35 16/3 3×2.5 4.5 2.5 5.5 66.074.5 6649.8
3×50 25/3 3×2.5 4.5 3.0 5.5 70.579.5 7821.6
3×70 35/3 3×2.5 4.5 3.0 5.5 74.5~84.0 8865.8
3×95 50/3 3×2.5 4.5 3.0 5.5 79.588.5 10727.8
3×120 50/3 3×2.5 4.5 3.0 5.5 82.5~92.0 11878.0
3×150 50/3 3×2.5 4.5 3.0 5.5 86.5~96.5 13204.1
185 70/3 2.5 4.5 3.0 5.5 90.5~100.5 14960.3
注: 地线芯截面为最小截面,内护套计算厚度不作考核。

4

芯数×导体标称截面
mm2
标称厚度
mm
电缆外径
mm


动力线芯 地线芯 监视线芯 动力线芯绝缘 内护套 外护套 MYPTJ-8.7/10
3×25 16/3 3×2.5 5.5 2.5 5.5 67.076.0 6725.1
3×35 16/3 3×2.5 5.5 3.0 5.5 71.0~80.0 7631.4
3×50 25/3 3×2.5 5.5 3.0 5.5 75.084.5 8621.7
3×70 35/3 3×2.5 5.5 3.0 5.5 79.0~88.0 9658.5
3×95 50/3 3×2.5 5.5 3.0 5.5 83.593.0 11593.1
3×120 50/3 3×2.5 5.5 3.0 5.5 86.5~96.5 12797.8
3×150 50/3 3×2.5 5.5 3.0 5.5 91.0101.5 14180.1
185 70/3 2.5 5.5 3.0 5.5 94.5~104.5 15973.6
注: 地线芯截面为最小截面,内护套计算厚度不作考核。

导体电阻和绝缘电阻的参数

导体标称截面mm2 20℃时导体最大直流电阻  Ω/km 20℃时动力线芯力绝缘电阻  最小值MΩ·km 地线芯导体
20℃直流电阻 最大值 Ω/km
额定电压 3.6/6kV   额定电压 6/10 kV 额定电压 8.7/10 kV
16 1.24 - - - 2.31
25 0.795 650 700 1250 1.48
35 0.565 550 650 1150 1.05
50 0.393 500 550 1000 0.731
70 0.277 450 500 900 0.515
95 0.210 400 450 800 -
120 0.164 350 400 750 -
150 0.132 350 350 700 -
185 0.108 350 350 680
注:监视线芯与地线芯之间20℃时的绝缘电阻不小于5 MΩ·km。

工频电压试验

  绝缘线芯类型 额定电压kV 试验电压(有效值)kV 施加电压时间min 试验结果
动力线芯 8.7/10 30.5 5 不击穿
6/10 21
3.6/6 12.5

局部放电试验

  绝缘线芯类型 额定电压kV 试验电压(有效值)kV 最大放电量pC
动力线芯 8.7/10 15.05 20
6/10 10.38
3.6/6 6.23

护套颜色规定

U0/U  kV 8.7/10 6/10 3.6/6
护套颜色

煤矿用移动软电缆在环境温度为25℃时的连续载流量及不同温度下的换算系数

标称截面mm2 载流量A 标称截面mm2 载流量A 环境温度 换算系数
2.5 28 35 135 30 0.93
4 37 50 170 35 0.87
6 46 70 205 40 0.80
10 63 95 250 45 0.73
16 85 120 295 50 0.66
25 110 150 320

注:导体最高温度为75℃。
