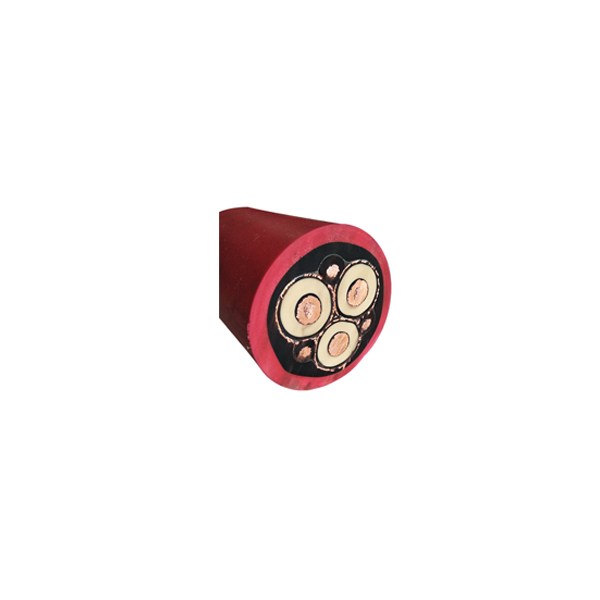

盾构机电缆

执行标准: Q/ZWD 083-2013 《盾构机专用橡皮绝缘和护套屏蔽软电缆》

产品用途

1、盾构机又叫隧道掘进机,是利用回转刀具开挖,同时破碎洞内围岩及掘进,形成整个隧道断面的一种新型、先进的隧道施工机械,其内部使用的电缆即为盾构机电缆;
2、该电缆主要适用于交流额定电压8.7/10kV及以下盾构机专用橡皮绝缘和护套屏蔽软电缆。

产品特点

本产品具有抗拉耐磨、抗疲劳、抗开裂、耐老化、耐腐蚀、耐严寒、耐户外性气候等特性。具有超强的耐弯曲性和优异的柔软性,以及可靠的机械负载承受能力,能在持续旋转弯曲环境下保持电缆的电性能稳定。

相关技术概述

1、导体:采用多股柔性镀锡铜丝,符合符合GB/T3956-2008中第5类导体的要求;
2、绝缘: 乙丙橡胶复合物;
3、护套: 满足GB/T 7594.7的XH-03A性能要求的复合物材料等;
4、电压试验: 3.6/6: 12.5kV/5min;
                     6/10: 21kV/5min;
                     8.7/10: 30.5kV/5min;
5、使用环境:电缆的长期允许工作温度为+90℃;
6、敷设要求:允电缆的最小弯曲半径不小于电缆直径的6倍。

电缆常用型号、名称

序号 型号 名称 类型
绝缘和护套
接触方式
适用机型
1 UGEFP-3.6/6 盾构机专用橡皮绝缘和护套屏蔽软电缆 粘连式 盾构机或类似设备
2 UGEFP-6/10 盾构机专用橡皮绝缘和护套屏蔽软电缆 粘连式
3 UGEFP-8.7/10 盾构机专用橡皮绝缘和护套屏蔽软电缆 粘连式
备注 1、用户可根据机型及适用的场所类型,选择相对应型号、规格;
2、可根据客户不同的产品需求,设计制造另类产品型号和结构方式。


表1:乙丙橡胶(EPR)和硬乙丙橡胶(HEPR)绝缘标称厚度
导体标称截面mm2 额定电压下的绝缘标称厚度mm

750V 1500V

EPR HEPR EPR HEPR
120 1.6 1.2 2.4 2
150 1.8 1.4 2.4 2
185 2 1.6 2.4 2
240 2.2 1.7 2.4 2
300 2.4 1.8 2.4 2
400 2.6 2 2.6 2
500 2.8 2.2 2.8 2.2
630 2.8 2.4 2.8 2.4

表2:UGEFP-3.6/6kV 电缆规格及结构参数
芯数×导体标称截面mm2 标称厚度mm 电缆外径mm
动力线芯 地线芯 动力线芯绝缘 外护套
3×16 3×16/3 4.0 5.5 49.055.5
3×25 3×16/3 4.0 5.5 51.558.5
3×35 3×16/3 4.0 5.5 54.562.0
3×50 3×16/3 4.0 6.0 59.067.0
3×70 3×25/3 4.0 6.0 62.071.5
3×95 3×35/3 4.0 6.0 66.075.5
3×120 3×50/3 4.0 6.0 68.579.0
3×150 3×50/3 4.0 6.0 72.083.0
3×185 3×70/3 4.0 6.0 75.587.5
注:地线芯截面为最小截面





表2:UGEFP-6/10kV 电缆规格及结构参数
芯数×导体标称截面mm2 标称厚度mm 电缆外径mm
动力线芯 地线芯 动力线芯绝缘 外护套
3×16 3×16/3 5.0 6.0 54.561.0
3×25 3×16/3 5.0 6.0 57.064.0
3×35 3×16/3 5.0 6.0 59.567.5
3×50 3×16/3 5.0 6.0 64.572.5
3×70 3×25/3 5.0 6.0 67.577.0
3×95 3×35/3 5.0 6.0 71.581.0
3×120 3×50/3 5.0 6.0 74.084.5
3×150 3×50/3 5.0 6.0 77.588.5
3×185 3×70/3 5.0 6.0 81.091.0
注:地线芯截面为最小截面





表2:UGEFP-8.7/10kV 电缆规格及结构参数
芯数×导体标称截面mm2 标称厚度mm 电缆外径mm
动力线芯 地线芯 动力线芯绝缘 外护套
3×16 3×16/3 5.5 6.0 56.563.5
3×25 3×16/3 5.5 6.0 59.066.5
3×35 3×16/3 5.5 6.0 62.070.0
3×50 3×16/3 5.5 6.0 65.074.0
3×70 3×25/3 5.5 6.0 68.078.0
3×95 3×35/3 5.5 6.0 72.082.5
3×120 3×50/3 5.5 6.0 75.086.0
3×150 3×50/3 5.5 6.0 78.590.0
3×185 3×70/3 5.5 6.0 82.094.5
注:地线芯截面为最小截面

交货要求:
1、根据双方协议允许任何长度的电缆交货,长度误差为±0.5%;
2、根据客户要求及协议商定,可承接超出本目录以外的类似型号规格;
3、用户对产品有阻燃等特性要求,在合同中需另补充协议。
